안녕하세요. 부사리입니다. 개조까지는 아니구요. ^^;
복사해 가시면 출처 및 댓글 남겨주시는 센스 부탁드려요~~~!
최근에 지인으로 부터 아이나비up에서 사용하던 idio combi-sx를 받았는데
up/pro에서 사용하는 케이블 젠더와 up+/스마트에서 사용하는 젠더가 서로 다르더군요.
그래서 비웨이(제조사)에 전화해서 젠더 구입하려고 했더니 이미 1년 전부터 유통을 하지 않는다는 말. ㅠ.ㅠ
그럼 케이블 배선도라도 부탁드린다고 했더니 자료가 없다고 하더군요.
생각해보니 젠더 교환 = 배선 순서 변경 이라는 공식(?) 나오더군요.
24핀 커넥터의 13번이 RXD, 14번이 TXD는 정보만 가지고 단순무식하게 개조에 도전했습니다.
몇 번의 삽질 끝에 얻은 결론은 흰선과 파란선 위치 변경이라는 idio 오픈할 필요도 없다는 결론 ㅎㅎㅎ
(*주의 pro용 케이블은 RXD가 파란선이 아니라 노란선입니다.
다른 케이블은 RXD가 노란선이 맞습니다.)
그럼 간단하게 설명하겠습니다.
24핀 커넥터(아이나비에 꼿는 24핀)를 오픈 합니다.
그럼 선이 5개정도 보이죠.(빨강, 파랑, 하얀, 노랑, 검정)

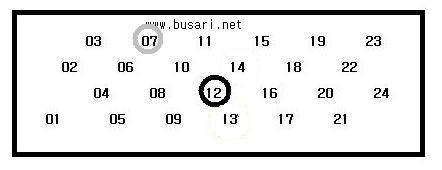

배선배열 변경 전 연결상태
(7번에 흰색선이, 12번에 검은 선이 연결되어 있습니다.) – 나머지 선은 기억이 안나네요.

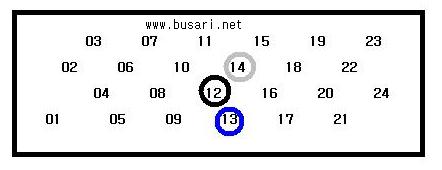

배선배열 변경 후 연결상태
(다른 선들 모두 무시하시고 7번에 있던 흰선을 14번으로 옮겨주시고, 파란선을 13번으로 옮겨주세요.)
실물을 보시면 거의 일직선 상에 흰선 아래 검정 아래 파랑 이렇게 구성됩니다.
일반 24핀 케이블을 젠더로 개조할 경우 노란선, 파란선 위치 문제가 있어. 참고 자료 올립니다.
여기도 한번 참고하세요. http://sametime.tistory.com/29
* RXD
idio 본체에서 RXD가 노란선이면 24핀 13번 위치에 노란선 연결하시면 되고,
idio 본체에서 RXD가 파란선이면 24핀 13번 위치에 판란선 연결하시면 되시면 됩니다.)
* TXD
idio 본체에서 TXD가 흰선이면 24핀 14번 위치에 흰선 연결하시면 됩니다.
* 나머지 선은 24핀 표준케이블 기준으로 연결하시면 됩니다.
지금까지 부사리였습니다.
글 잘 보았습니다.
MIO168과 IDIO를 같이 잘 써오다가, MIO168을 분실하고 말았습니다. 남아있는 IDIO가 아까워 아이나비 UZ 를 구입하였는데
IDIO 연결 부위가 달라(MIO168은 22핀) 연결이 안됩니다. 24핀 커넥터를 구입하여 개조 할려고 보니 위에 적어주신 선배열외에
적색선과 노란선의 배열도 알아야 됩니다. 혹시 핀배열을 마져 알려 주셨으면 고맙겠습니다.
제가 내일 집에가서 확인하고 토요일~일요일 사이에 글올려드리겠습니다.
미리 감사 합니다.
필요하시지는 않겠지만 저도 MIO168의 idio 핀배열 확인하고 올리겠습니다.
^^ 감사합니다.
제가 미오를 사용하지는 않지만 다른 사용자분들에게 좋은 정보가 될듯 합니다.
즐거운 주말보내세요.
MIO168 idio 핀(22핀) 배열입니다.
검정: 4번(ground), 백색: 6번(RXD), 파랑: 10번(TXD), 노란색: 13번(RS232 part ground), 적색: 19-22(power input)
그리고 4번과 14번(ground) 는 서로 단락(합선)시켜져 있습니다.
MIO168핀배열과 핀 설명은
http://www.praestegaard.com/?Glider_related_projects:PDA_Connections:Mitac_Mio_168_%2F_Yakumo_Delta_300
와 http://www.mappywiki.com/wiki.php/PDA%C4%BF%B3%D8%C5%CD%C7%C9%B9%E8%BF%AD
를 참고했습니다.
핀배열을 처음에 거꾸로 보고 고생했습니다.
보여주신대로 하여 성공하였습니다.
MIO168용 IDIO combi-Sx를 개조하여 아이나비 UZ에서 작동하게 하였습니다.
도움주셔서 감사 합니다.
제대로 도움도 못 드렸는데
성공하셨다니 다행이네요. ^^
결과 댓글남겨주셔서 감사합니다.
활기찬 하루되세요.
저도 이번에 UP가 고장이 나서 UZ를 구했는데 IDIO(Combi-SX)를 사용하지 못하고 있습니다.
문의 드리고 싶은데요… 011-9430-오삼공일로 연락처(문자) 하나만 남겨주세요.
제발 부탁드립니다…
저는 반대로 UP의 핀배열을 알고 싶습니다. 어찌어찌하여 24핀 idio를 구하긴 했는데, 제 네비가 UP 이네요..
그래서 24핀 커넥터를 분해해서 보내 UP+ 형태로 되어 있는것 같아요.. 그래서 UP의 핀배열을 안다면 제가 반대로 바꿔보게요..
위의 블로그에 UP의 핀배열도 알려주셨으면 반대로 했을 텐데, 기억나지 않으신다고 하셔서 인터넷을 뒤져봐도 답이 안나오네요… 흑..
가능하시면 기억을 더듬어 핀배열 부탁드리겠습니다..
님의 글 올라오자 마자 생각해 봤는데
도저히 기억이 안 나는군요. ㅠ.ㅠ
도움 못 드려 죄송합니다.
