업무상 JK-SR-1 시리얼 릴레이를 사용할 일이 생겼다. 1채널이라 작동방법은 간단했다.
전원을 넣으면 기본값은 NC 상태이다.
아스키문자 A 를 릴레이에 전송하면 릴레이가 작동하여 NO로 변경되고
아스키문자 a를 릴레이에 전송하면 릴레이를 정시시켜 NC로 변경된다.
내 환경은 윈도우 환경에서 USB 시리얼 케이블을 사용하여 릴레이에 물리적으로 연결하고
프로그램을 통해 릴레이로 a 또는 A 전송하여 릴레이를 작동시켜면 된다.
그래서 간단히 아스키문자 a 또는 A를 전송하면 프로그램을 만들어 보았다.
해당 프로그램을 이용하여 수동으로 릴레이 제어를 하거나
윈도우 스케줄러에 등록하여 원하는 시간에 자동 실행등록하여 릴레이를 제어하면 된다.
bsrnsoft_Com5_NO_NC_5sec : A 전송 후 5초 지나면 a 전송
*** 해당 프로그램을 사용할 때 주의사항은 아래와 같다.
윈도우 10 이상
시리얼포트 : COM5
속도 : 9600Bps
데이터비트 : 8Bit
패리티 : none

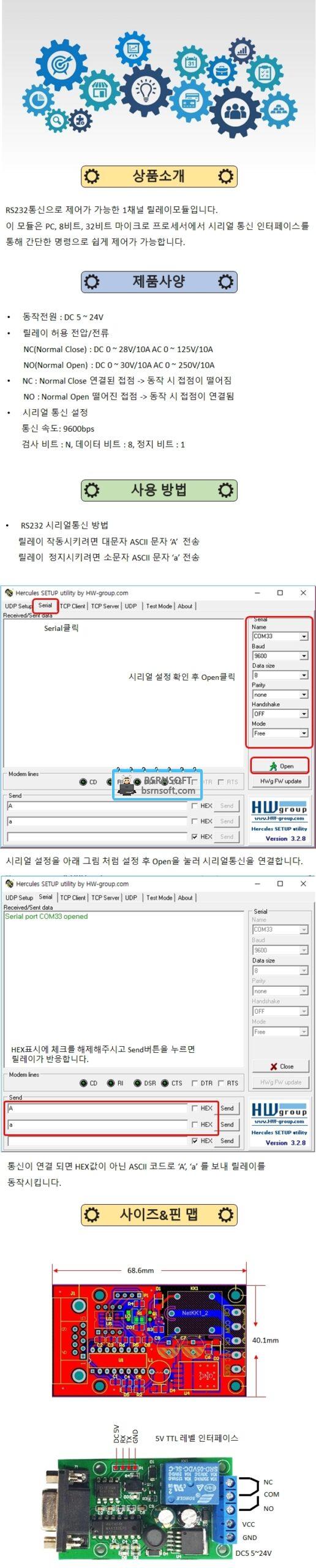

** JK-SR-1 메뉴얼
